آنتن مرکزی  :

با گسترش آپارتمان نشینی و ایجاد مجتمع های بزرگ بسیاری از مسائل و نجوه برخورد با آنها نغییرات اساسی کرده است . در گذشته که تعداد واحد ها در یک آپارتمان بسیار کم بود ، در مورد آنتن تلویزیون بهترین برخورد این بود که هر واحد برای خود سیستم آنتن مجزایی داشته باشد و این مجزا بودن سیستم دریافت باعث حذف بسیاری از محدودیتها می شد . اما با گسترش محتمع های بزرگ عملاً سیتمهای مجزا جایگاه خود را از دست دادند . از طرفی طول زیاد مسیر کابل آنتن از پشت بام تا واحد های پائینی باعث افت زیاد سیگنال می شد و برای برطرف کردن آن لازم بود هزینه های بیشتری صرف شود . همچنین جلوه بدی در نما و سطح پشت بام ایجاد می کرد .

ایجاد یک سیستم آنتن با کیفیت بالا و تقویت متناسب با تعداد و آرایش واحد های آپارتمانی و همچنین تقسیم هوشمندانه و محاسباتی میتواند کلیه نقاط ضعف سیستم قبلی را بپوشاند و از هزینه های نصب و نگهداری بسیار زیاد جلوگیری شود . این چند سطر برای توجیه سیستمی بود که امروزه مزیت های آن بر کسی پوشیده نیست و یکی از مهمترین بخشهای آپارتمانی بحساب می آید .

در کلیه سیستم های آنتن مرکزی ، بخشی برای دریافت و یا تامین سیگنال در نظر گرفته می شود . خواه شبکه های زمینی تلویزیونی و یا شبکه های ماهواره ای ، خواه تحت شبکه و یا شبکه های داخلی تلویزیونی مبتنی بر سیستم دیجیتال . در این بخش بر حسب نیاز آنتن ها و یا گیرنده های متناسب با سیستم در نظر گرفته می شوند و در محل مناسب نصب می شوند .

بخش دوم سیستم را میتوان بخش تقویت در نظر گرفت . سیگنال ها که در بخش ورودی با دامنه های مختلف دریافت شدند ، متناسب با دامنه شان تقویت شده و به بخش بعدی یعنی سیستم انتشار و تقسیم هدایت می شوند . بر اساس آرایش طبقات و واحد ها و همچنین انتظاراتی که از سیستم مرکزی داریم ، طراحی باید به گونه ای انجام شود که سیط استانداردی از سیگنال برای هر مصرف کننده تامین شود . یعنی میزان سیگنال در نزدیک ترین واحد ها بی آنتن ها و دورترین از آنها باید در یک حد باشد . همچنین برای تغییرات جوی و  استهلاک تجهیزات نیز بازه ای در نظر گرفته شود . بدین معنا که از حداکثر توان تقویت کننده در طراحی استفاده نشود تا با گذشت زمان و کاهش احتمالی گین تقویت کننده ها ، بتوان میزان بهره را افزایش داد .

 معرفی و پارامترهای تجهیزات مورد استفاده در سیستم های آنتن مرکزی :

آنتن :

میکسر :

دیپلکسور :

تقویت کننده های باند تلویزیونی :

        تقویت کننده تلویزیونی ورودی :

        تقویت کننده های میانی :    تقویت کننده های میانی ، معمولا دارای یک ورودی و یک خروجی هستند و سیگنال تضعیف شده را

        تقویت کننده ها با تعداد خروجی زیاد : در این دسته از تقویت کننده ها ، خروجی های متعددی در نظر گرفته شده است . این نوع از تقویت کننده ها را میتوان از ترکیب یک تقویت کننده میانی و تقسیم کننده بدست آورد .

تقسیم کننده ها :

        تقسیم کننده های انشعابی ( splitter ) :

        تقسیم کننده های عبوری ( Tap off ) :

        تقسیم کننده های بخصوص :

پریز ها :

        پریز های میانی :

        پریزهای انتهایی :

        پریزهای TV/SAT :

مدولاتور های تلویزیونی :

مدولاتورهای آنالوگ : از آنجائیکه سیستم آنالوگ در سطح جهان جمع آوری شده و در کشور ما هم تنها چند شبکه به پخش آنالوگ مشغولند لذا سرمایه گذاری بر روی راه اندازی این سیستم توجیه فنی ندارد هرچند بخاطر از رده خارج شدن این فناوری ، از لحاظ اقتصادی توجیه شود . اما در مواردی که این مدولاتور ها قبلا نصب شده باشند ، تغییر از آنالوگ به دیجیتال بستگی به شرایط و اولویتهای کارفرما خواهد داشت .

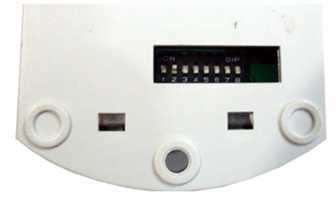

مدولاتور های آنالوگ در دو دسته اصلی تولید می شدند . مدولاتورهایی که کانال خروجی در آنها بصورت دستی تنظیم میشد و مدولاتورهایی با سیستم کانالی PLL . این دسته که ثبات بسیار بالاتری نسبت به مدلی قدیمی تر داشتند ، یا دارای نمایشگری بودند که کانال را نمایش می داد و یا کانال مورد نظر توسط دیپ سوئیچ های موجود در آنها بصورت کد 8421 تنظیم می شدند .

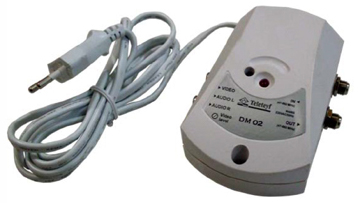

مدولاتور با قابلیت تنظیم کانال خروجی توسط پتانسیومتر موجود بر آن

مدولاتور با سیستم قفل فازی یا PLL با نمایشگر


مدولاتور با سیستم قفل فازی یا PLL بدون نمایشگر

ترانسمدولاتور های آنالوگ :

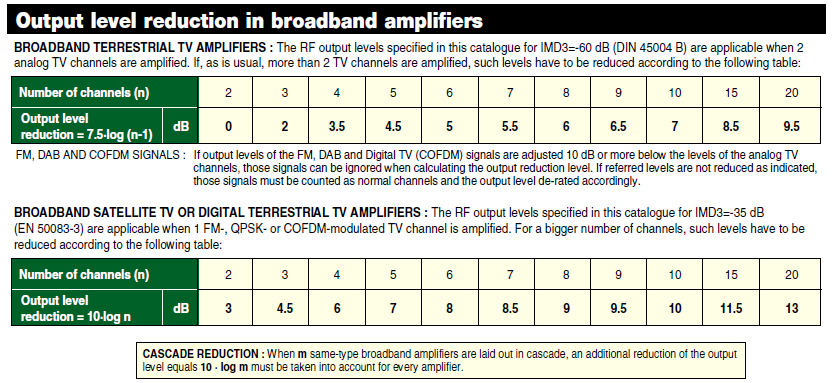

در سیستم آنالوگ ، برای هر شبکه تلویزیونی ، یک دستگاه مدولاتور در نظر گرفته می شد و بر روی کانالی با فاصله از کانالهای موجود ( در باند یو اچ اف دو کانال فاصله و در باند وی اچ اف یک کانال چهت جلوگیری از تداخل ) تنظیم می شد . باید توجه شود که با افزایش تعداد کریر ها ( تعداد شبکه ها ) ، مقدار بهره تقویت کننده کاهش می یابد و باید ضرایبی به آن افزوده شود . در جدول زیر این تغییرات که لازم است در  تقویت کننده ها لحاظ شوند را مشاهده می کنید .

مدولاتورهای دیجیتال :

معمولاً هر مدولاتور دیجیتال قادر خواهد بود بصورت تقریبی با تغییر مشخصات ، هشت الی 10 شبکه تلویزیونی در سیستم DVB-T و تا بیست شبکه در DVB-T2 ارائه کند اما اینکار مستلزم ایجاد سیگنال SDI بوده که در دستگاه ریماکس ، ورودیهای مورد نظر ( شبکه های مورد نظر ) انتخاب و در قالب ASI خارج می شوند . ریماکس ها بر اساس نوعشان می توانند به ورودیهای ماهواره یا سیستم های تلویزیونی دیجیتال زمینی ( Terrestrial ) دسترسی داشته باشند . ریماکس های استاندارد معمولا ورودیها را از طریق ورودی ASI دریافت می کنند و تنها به چینش و گزینش شبکه ها از این ورودیها اکتفا می کنند .  این خروجی در اصل ویدئوی دیجیتالی است که در آن اطلاعات آن تعداد شبکه بعلاوه صدا های اول و دوم ، رادیو ها ، تلتکست ، اطلاعات آپدیت گیرنده های مصرف کنندگان ، اینترنت و غیره می باشد که در هم تنده شده اند بدین معنی که نمیتوان بخشی از آنرا بعنوان مثال بخش مربوط به شبکه یک دانست . استفاده از این سیستم هرچند تعداد شبکه زیادی را در یک کانال تامین می کند اما هزینه بسیار زیادی به کارفرما تحمیل خواهد نمود . لذا نمونه هایی از مدولاتورهای دیجیتال ارائه شدند که در فضای یک کانال قادر به مدوله فقط یک شبکه با کیفیت اچ دی هستند و از لحاظ هزینه بسیار مقرون بصرفه می باشند . در تصویر زیر نمونه ای از اینگونه مدولاتور ها را مشاهده می کنید .

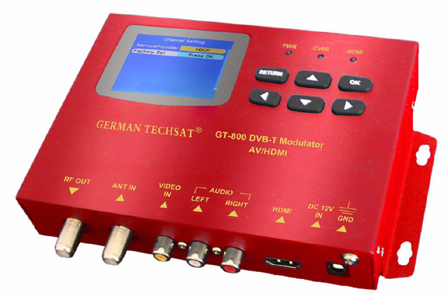

مدولاتور دیجیتال با قابلیت اعمال ویدئو بصورت کامپوزیت ( فیش های زرد ، قرمز و سفید ) و یا اچ دی ام آی (HDMI )

اطلاعات بیشتری را می توانید در صفحه " تلویزیون دیجیتال " همین پایگاه اینترنتی مشاهده کنید .

        ترانسمدولاتور :

کابلها :

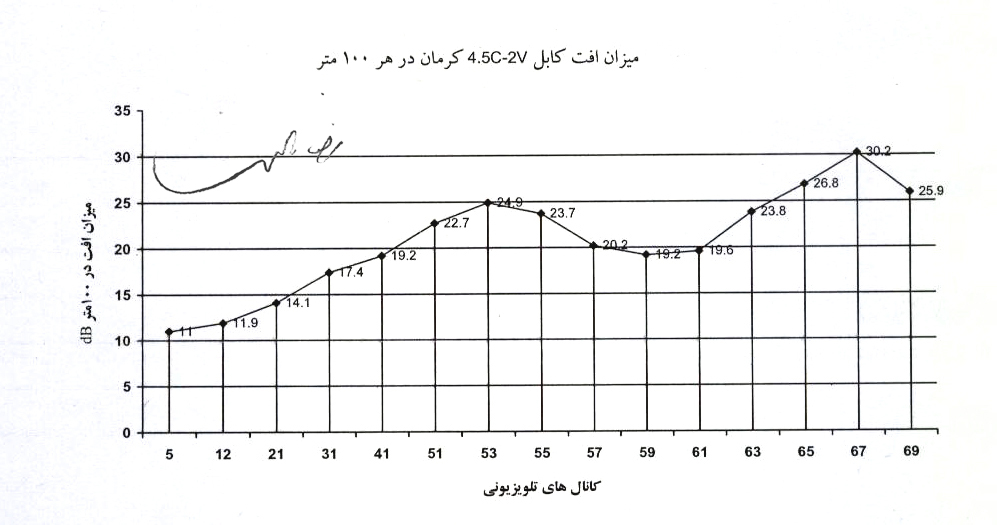

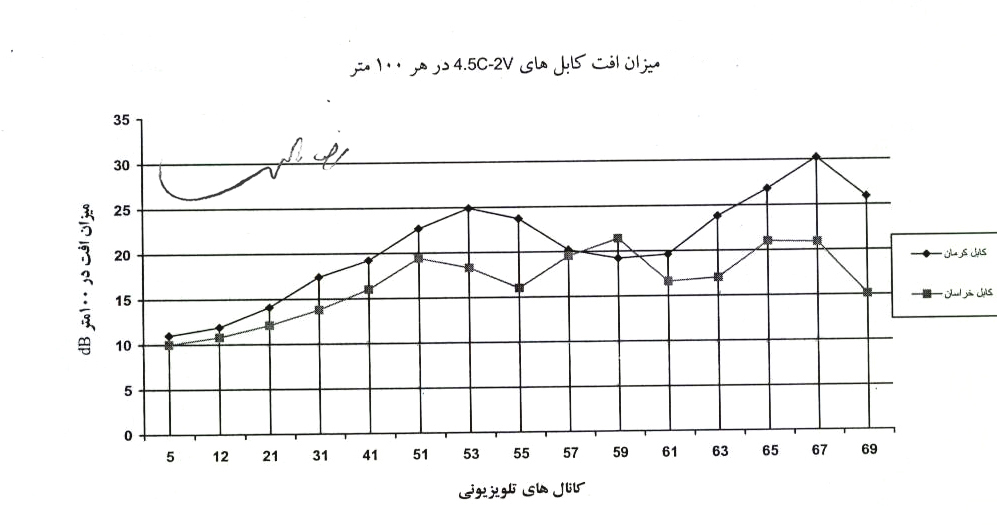

کابل ها را میتوان ستون فقرات سیستم انتشار شبکه های کابلی دانست . اینگونه کابل ها که از نوع کواکسیال هستند و معمولا بصورت 4.5C2V شناخته می شوند دارای شیلد برای جلوگیری از ایجاد تداخل بر روی سیگنال بوده بدینصورت که اجازه ورود امواج از خارج به داخل و همچنین تشعشع سیگنالهای داخل کابل به خارج را نمی دهند . هرچه شیلد این کابل ها از کیفیت بیشتری برخوردار باشد ، سیگنال سالم تری منتقل خواهد شد . برخی از این کابل ها دارای چند لایه شیلد بوده که اطمینال بخشی بیشتری ایجاد می کنند . هر کابل کواکسیال دارای افتی است که میزان این تلفات در فرکانسهای مختلف متفاوت است . در منجنی های زیر میزان افت کابل های کواکسیال را در کانالهای مختلف تلویزیونی آنالوگ و ماهواره ای در یکصد متر را مشاهده می کنید .

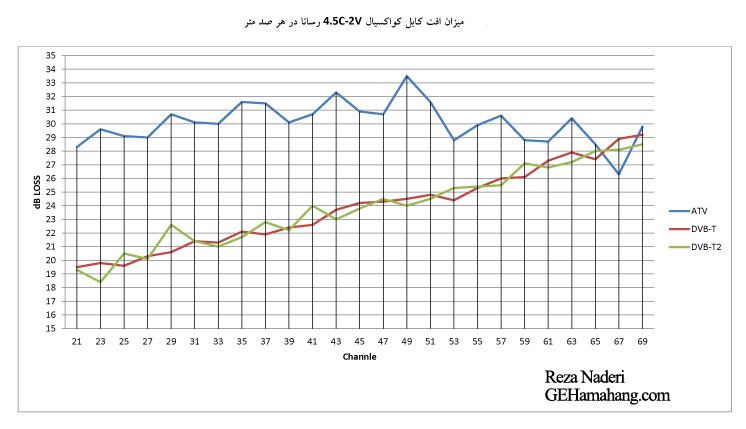

نمودار مقایسه ای میزان افت کابل رسانا در صد متر در تلویزونی آنالوگ ، DVB-T و DVB-T2

رابط F :

تبدیل دو سر F :

دستگاه های اندازه گیری سیگنال :

محدوده فرکانسی آنالوگ :

منظور از کانال های تلویزیونی :
