حفاظت در برابر اثرات جانبی صاعقه

هر تخلیه الکتریکی صاعقه باعث ایجاد میدان مغناطیسی در اطراف محل اصابت شده و این میدان  بر روی بخشهای فلزی بصورت اضافه ولتاژ هایی القاء شده و باعث خسارت هایی به تجهیزات الکتریکی می شود . اثرات مغناطیسی تخلیه الکتریکی تا چند کیلومتر ادامه دارد و لازمست برای حفاظت کلیه خطوط وارد شونده به ساختمانها ، تمهیدات حفاظتی در نظر گرفته شود . سرج ارستر ها اضافه ولتاژهای ایجاد شده بر روی خطوط را به سیستم زمین هدایت و از آسیب به تجهیزات جلوگیری می کنند . یکی از خطوط وارد شونده به ساختمانها خطوط برق تک یا سه فاز هستند که باید بر اساس سیستم زمین موجود ، در مسیرشان از سرج ارسترهای متناسب استفاده شود .

بر اساس استانداردهای ملی و بین المللی استفاده از سرج ارستر در مکانهایی که مجهز به سیستم حفاظت خارجی در برابر صاعقه هستند الزامیست .

سرج ارستر های خطوط برق

با توجه به تنوع مدلهای سرج ارستر خطوط برق و لزوم طراحی دقیق آرایش سرج ارسترها در تابلو ها لازمست قبل از هر کاری محاسبات ریسک تهیه و بر اساس نتایج حاصله به انتخاب سرج ارسترها پرداخت . برخی از نکات مهمی که در طراحی این سیستم باید در نظر گرفته شود به شرح زیر هستند :

- در فاصله کم از ساختمان ، سیستم حفاظت خارجی در برابر صاعقه نصب شده است یا خیر

- خطوط برق ورودی هوایی هستند یا دفنی

- درصورت دفنی بودن خطوط برق ورودی آیا شیلد برای کابلها در نظر گرفته شده یا خیر

- تک فاز یا سه فاز بودن برق ورودی

- جریان نامی هر تابلو

- فاصله واقعی کابل ها بین تابلو های برق

- آرایش تابلو ها

- زون بندی دقیق

بر اساس موارد فوق نوع ( کلاس ) سرج ارستر مورد استفاده در تابلو ها تعیین شده و با رعایت فاصله مجاز آنها طرح ارائه می شود . در اجرای سیستم نیز باید مواردی رعایت شود که استانداردها به آن به تفصیل پرداخته اند .



دریافت کاتالوگ کلی مجموعه سرج ارستر خطوط برق

سرج ارسترهای خطوط کابل کواکسیال

( شامل آنتن ماهواره ، آنتن تلویزیون ، دوربین آنالوگ و فرستنده گیرنده های مخابراتی و غیره )

سرج ارسترهای این مجموعه تحمل حداکثر جریان ده کیلو آمپری با شکل موج 8/20 میکروثانیه را دارند و دمای کاری آنها از منفی 55 الی 85 درجه سانتیگراد می باشد . زمان عکس العمل آنها کمتر از 100 نانوثانیه بوده و جنس بدنه آنها از استیل ضدزنگ است .

این مجموعه شامل مدلهای متنوعی است که در زیر مشاهده می کنید .



AT-2102 ATFREQ-50UHF: UHF type 50 W protector.
AT-2103 ATFREQ-F: F type 50 W protector.
AT-2104 ATFREQ-TV: TV type 50 W protector.
AT-2105 ATFREQ-50BNC015: BNC type 50 W protector 0.15 dB.
AT-2106 ATFREQ-50N: N type 50 W protector.
AT-2108 ATFREQ-400BNC015: BNC type 400 W protector 0.15 dB.
AT-2109 ATFREQ-400UHF: UHF type 400 W protector.
AT-2110 ATFREQ-7/16: 7/16 type 900 W protector.
AT-2111 ATFREQ-400N: N type 400 W protector.
AT-2115 ATFREQ-50BNC: BNC type 50 W protector.
AT-2117 ATFREQ-50SMA: SMA type 50 W protector.
AT-2118 ATFREQ-400BNC: BNC type 400 W protector.
AT-2119 ATFREQ-6G: N type 6 GHz protector.
AT-2120 ATFREQ-75BNC: BNC type 75 Ω protector.
AT-2121 ATFREQ-1200UHF: UHF type 1200 W protector.
AT-2123 ATFREQ-50TNC: TNC type 50 W protector.
AT-2126 ATFREQ-6GSMA: SMA type 6 GHz protector.



دریافت کاتالوگ کلی مجموعه سرج ارستر خطوط کواکسیال تحت نام ATFREQ



سرج ارسترهای شبکه های کامپیوتری

این سرج ارسترها در دو سری با کاربری تکی و کاربری چند تایی تحت نام ATLAN ارائه می شوند . البته مدلهای CAT5 نیز قابل ارائه می باشد که اطلاعات آن در کاتالوگ کلی سرج ارسترها در دسترس خواهد بود .

 سرج ارسترهای شبکه تکی

سرج ارستر شبکه CAT6 مدل تکی AT-2210  با POE

 سرج ارستر شبکه CAT6 مدل تکی AT-2213

دریافت کاتالوگ

سری چند تایی با قابلیت نصب در راک بصورت CAT6  که در مدلهای زیر موجود است .

AT-2217 ATLAN 4 CAT6: protector in rack for 4 network category 6 lines.
AT-2212 ATLAN 8 CAT6: protector in rack for 8 network category 6 lines.
AT-2211 ATLAN 12 CAT6: protector in rack for 12 network category 6 lines.
AT-2226 ATLAN 4 CAT6 POE: protector in rack for 4 POE (Power Over Ethernet) network category 6 lines.
AT-2227 ATLAN 8 CAT6 POE: protector in rack for 8 POE (Power Over Ethernet) network category 6 lines.
AT-2228 ATLAN 12 CAT6 POE: protector in rack for 12 POE (Power Over Ethernet) network category 6 lines

دریافت کاتالوگ این سری

سرج ارسترهای خطوط تلفن تحت عنوان سری ATFONO

سری سرج ارسترهای خطوط تلفن در چهار دسته با کاربری های متفاوت ارائه شده اند . مدلهایی با نصب در تابلوها ، با سوکت های RJ11 و RJ45 و سوکت R&M .

سرج ارستر تابلویی مدل AT-9101

دریافت کاتالوگ

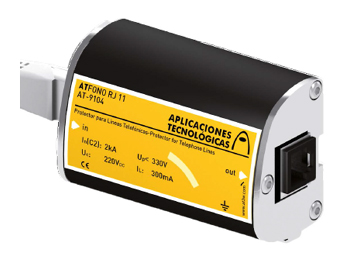

سرج ارستر خطوط تلفن با سوکت RJ11  مدل AT-9104

دریافت کاتالوگ





سرج ارستر خطوط تلفن با سوکت RJ45 مدل AT-9108

دریافت کاتالوگ

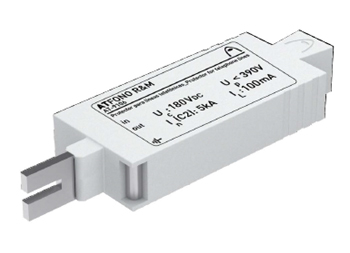

سرج ارستر خطوط تلفن با سوکت R&M مدل AT-9105

دریافت کاتالوگ



سرج ارسترهای خطوط دیتا

سرج ارستر های خطوط دیتا تابلویی سری ATLINE



دریافت کاتالوگ



 سرج ارستر خط دیتا تکی مدل AT-2300



دریافت کاتالوگ



برای دریافت اطلاعات بیشتر درخصوص سرج ارستر های ( SPD ) شرکت اپلیکاسیون تکنولوجیکاس می توانید با کارشناسان شرکت گستره ارتعاش هماهنگ تماس داشته باشید .
 ما پس از بررسی شرایط محل مورد نظر شما برای شما ، بهینه ترین پیشنهاد و راه حل را ارائه خواهیم کرد .
