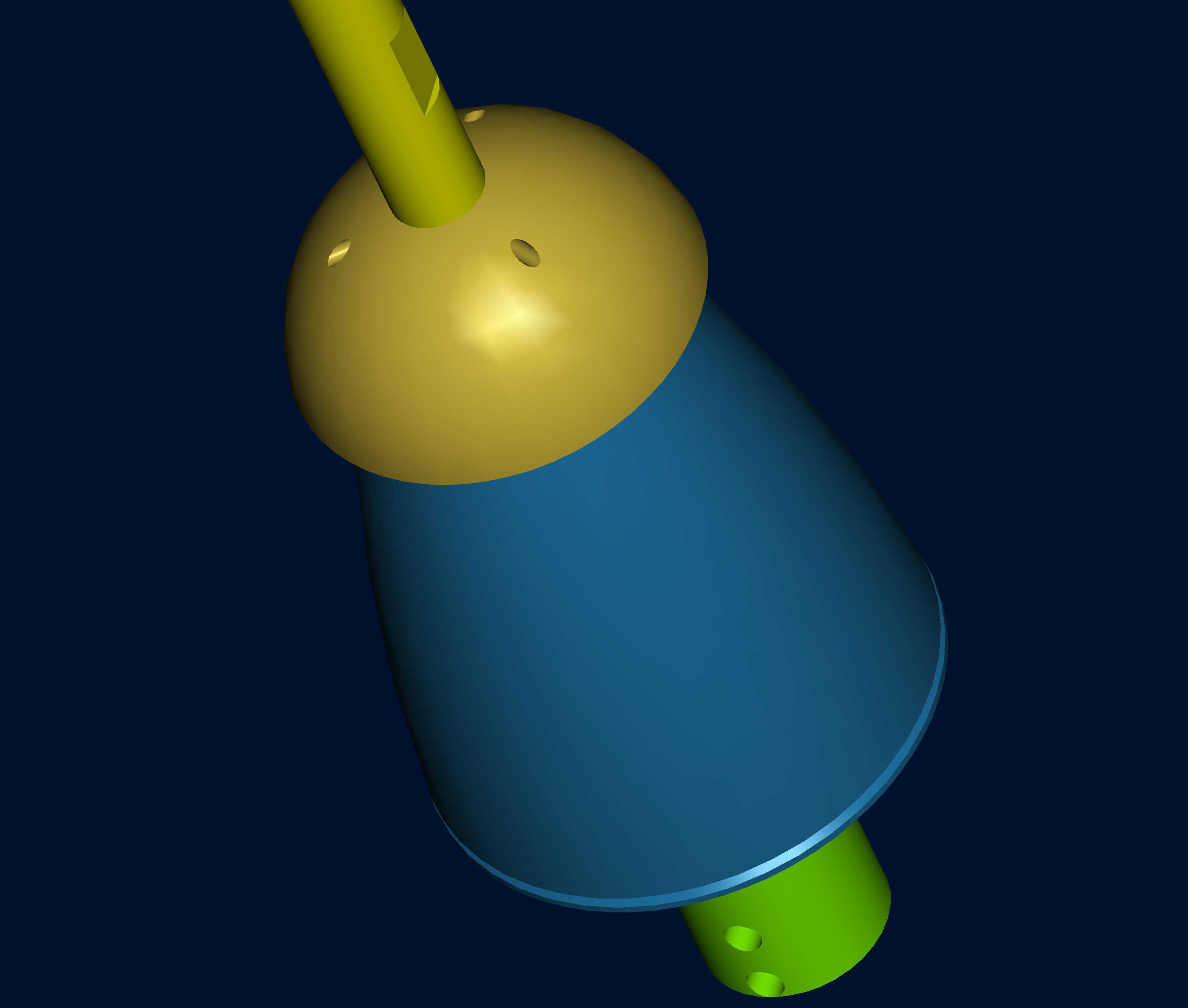

صاعقه گیر الکترونیک - خازنی

از جمله مزایای آن تمام استیل بودن آن و در نتیجه ایجاد مقاومت بالا در برابر خوردگی و زنگ زدگی است و همچنین تمامی جریان صاعقه از پوسته بیرونی صاعقه گیر عبور می کند . در نتیجه تجهیزات الکترونیکی داخل آن در معرض هیچگونه صدمه ای قرار نمی گیرند .

عملکرد صاعقه گیر نیمبوس

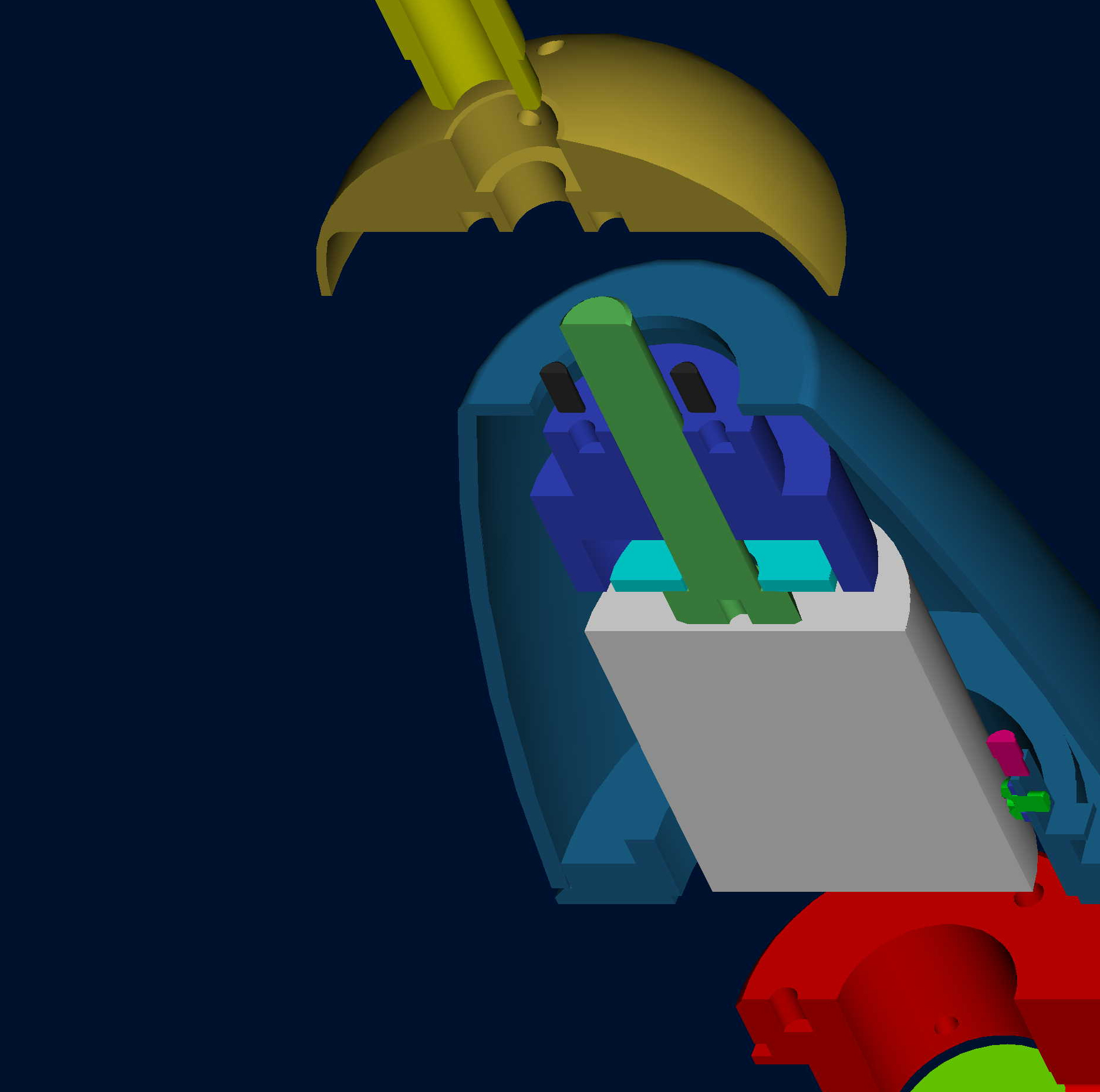

عملکرد صاعقه گیر نیمبوس شبیه شکل گیری صاعقه است . بدین نحو که تکنولوژی بکار رفته در این سیستم استفاده از فاصله هوایی بوده و در شرایط طبیعی بین قسمت بالای صاعقه گیر با بدنه آن هیچگونه ارتباط الکتریکی وجود ندارد . اما زمانیکه شرایط جوی برای بروز صاعقه مساعد شود این صاعقه گیر شروع به واکنش کرده و بارهای الکتریکی با پلاریته مخالف نسبت به صاعقه ساطع می کند . در این حالت نقطه اصابت ، جایی در فضا و دورتر از سازه تحت حفاظت بوده و در نتیجه چتر حفاظتی بزرگتری نسبت به یک میله ساده ایجاد خواهد نمود .

تست اجزای اصلی سیستم

رعایت دستورالعمل ها و توصیه های استاندارد در خصوص نگهداری و بازبینی ، به بهره برداری صحیح و اصولی از صاعقه گیر نصب شده یاری می رساند . این تست می بایست سه قسمت اصلی سیستم را دربر گیرد :

1 - میله صاعقه گیر : تست عملکرد داخلی سیستم
2 - هادی میانی : بازبینی چشمی هادی و اتصالات مربوطه
3 - مقاومت سیستم زمین متصل به هادی میانی : اندازه گیری مقاومت زمین و تضمین مقاومت کمتر از 10 اهم .

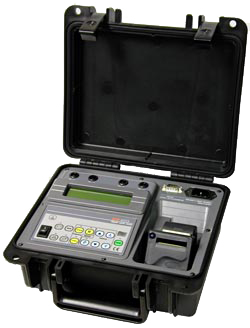

در حال حاضر کمپانی سیرپروتک با طراحی و ساخت دستگاه  دیجیتالی قابل حمل برای تست صاعقه گیر ، کمک شایانی به حل مسئله نموده است .

تستر وسیله ایست که با استفاده از آن می توان وضعیت داخلی مدار صاعقه گیر الکترونیک - خازنی را چک کرد . با این دستگاه میتوان از صحت عملکرد  صاعقه گیر نصب شده اطمینان حاصل کرد .

عملکرد

تستر نیمبوس قابل حمل بوده و با آخرین تکنولوژی موجود صاعقه گیر های الکترونیک خازنی را بطور اتوماتیک ، مورد بازبینی قرار می دهد . طریقه تست آن بسیار آسان می باد . تنها باید دو سر تست را به صاعقه گیر متصل کرده و با فشار دادن همزمان دکمه های استارت ، عمل تست را آغاز نمود . عملکرد آن به این نحو است که با اعمال کمیت معینی از ولتاژ و اندازه گیری های داخلی و فعال نمودن قسمتهای الکترونیکی مدل صاعقه گیر را مشخص می نماید .

شمارنده مکانیکی تعداد دفعات اصابت صاعقه مدل CDR-2000

شمارنده مکانیکی تعداد دفعات عبور جریانهای بالا مدل CDI-250

دستگاه دیجیتالی اندازه گیری مقاومت زمین مدل TL-5
